Intelligenter Differenzdrucksender Typ MSG6130F

Produkteigenschaften	LeeIntelligenter Differenzdrucksender Typ MSG6130 mit verschweißter, dichter, ölgefüllter und isolierter Folienstruktur, Flachflansch, Verlängerung
	Flachflansch, Kapillar-Fernübertragungs-Klemmflansch, hygienischer Schließhalter mit einer Vielzahl von Verbindungsmethoden, weit geeignet für hohe Temperaturen, Korrosion
	Differenzdruck und Flüssigkeitsspiegelmessung unter sauberen Bedingungen!

Arbeitsprinzip	Mediendruck wirkt auf Metallisolierungswellenfliemen und wird durch Silikonöl auf empfindliche Komponenten in der beta-Kammer übertragen, um empfindliche Komponenten zu messen
	Die Membran spürt den Differenzdruck, um eine Kapazitätsänderung zu bilden, der Differenzdruck und die Differenzkapazität bilden einen linearen Zustand, um Elektrizität zu erkennen
	Die Straße wandelt die Differenzkapazitätsverstärkung in den Standardstromausgang um.

---

---

Technische Parameter	· Messbereich	Mindestmessbereich 0 ~ 500Pa, maximaler Messbereich 0 ~ 4MPa
	· Genauigkeit	Zusammenfassende Fehler (einschließlich Linearität, Wiederholbarkeit, Verzögerung) besser als 0,1%
		<7KPa: 0,25% Nennbereich 1: 1 ~ 3: 1 (0,25% Standardbereich + 0,03% TD) %
		Maßbereich 3:1 bis 10:1
		≥7kPa: 0,2% Standardbereich 1: 1 bis 3: 1 (0,2% Standardbereich + 0,03% TD) %
		Maßbereich 3:1 bis 10:1
	• Langfristige Stabilität	≤ ± 0,15% Fs pro Jahr
	· Arbeitstemperatur	Zulässige Medientemperatur (-40 bis 100) ℃, Zulässige Lagertemperatur (-40 bis 85) ℃
		Zulässige Umgebungstemperatur (-20 ~ 60) ℃ (spezielle Anforderungen -40 ~ 85 ℃)
	· Temperatureinwirkungen	Auswirkungsfehler im Temperaturbereich von -20 ℃ ~ + 60 ℃ (Nullpunkt, Messbereich) ≤0,8%
		7KPa Messbereichssensor Auswirkungsfehler ≤1,2%
	· Temperaturfaktor	-10 ℃ ~ 60 ℃ (0,05% URL + 0,065% eingestellter Bereich) / 20K
		-40 ℃ ~ 10 ℃ 60 ℃ ~ 85 ℃ (0,08% URL + 0,1% eingestellter Bereich) / 20K
	Langfristige Stabilität	Besser als 0,1% pro Jahr FS Besser als 0,25% für fünf Jahre
	Sensor erlaubt Arbeitsdruck	Einrichtungs- und bidirektional zulässiger maximaler statischer Druck PN13MPa
	· statischer Druck	Einfluss unter 100% Zustand ≤0,25%
	· Dämpfung	0 bis 40S kontinuierlich einstellbar
	· erlaubte Umweltfeuchtigkeit	100%HR
	· Signalausgabe	4-20mA linearer Ausgang 2-Leiter-Band-HART-Kommunikationsprotokoll
		4-20mA Quadratwurzel Ausgang 2-Leiter-Band-HART-Kommunikationsprotokoll
	· Startzeit	3S ohne Vorwärmung
	· Vibrationswirkungen	2g 1000HZ ± 0,05%
	· Widerstand gegen Schock	50g 11mesc
	· Belastungseigenschaften	Entsprechende Stromversorgungsspannungsimpedance von 50Ω bis 1000Ω (siehe Abbildung)
	· Stromversorgung	12V bis 36V DC
	· Sensorbereichsverhältnis	20:1 kontinuierlich einstellbar, Nullpunkt 100% umkehrbar
	• Einfluss der Installation	Nicht-horizontale Installation erzeugt <0,25KPa Nullfehler, der durch die Anpassung des Nullpunkts korrigiert werden kann,
		Keine Beeinträchtigung der Messgenauigkeit
	· Elektrische Verbindungen	Kabeldichtungsgehäuse für Kabel mit Außendurchmesser von 6 bis 8 mm;
	· Prozessverbindung	1/4 NPT Innengewinde; Druckleitungsverbindung; M10 Innenbohrgewinde; Montage der Halterungsverbindung
	· Kontakt mit den Medien	Sensor Wellenfliege: Edelstahl 316L, Hashtag Legierung C;
	Teile des Materials	Sensordichtungsring: Fluor-Gummi EPDM, PTFE Karat (Kalrez);
		Flansch: Edelstahl 316, Hash-Legierung C
	• Kontakt mit Medien	Gehäuse: Druckguss-Aluminium-Band-Epoxidharz-Beschichtung; Befestigungen: Edelstahl
	Teile des Materials	Namensschild: Edelstahl 304; Sensormittel: Silikonöl
	• Vor Ort Terminal	Intelligent: 5-Bit-LCD-Digital-Display; Analog: 3 1/2-Bit LCD-Digitalanzeige
	· Explosionsschutz	Explosionsschutz Ex d II C T6 Gb; Ex ia IIC T6 Ga

---

---

Gestaltung

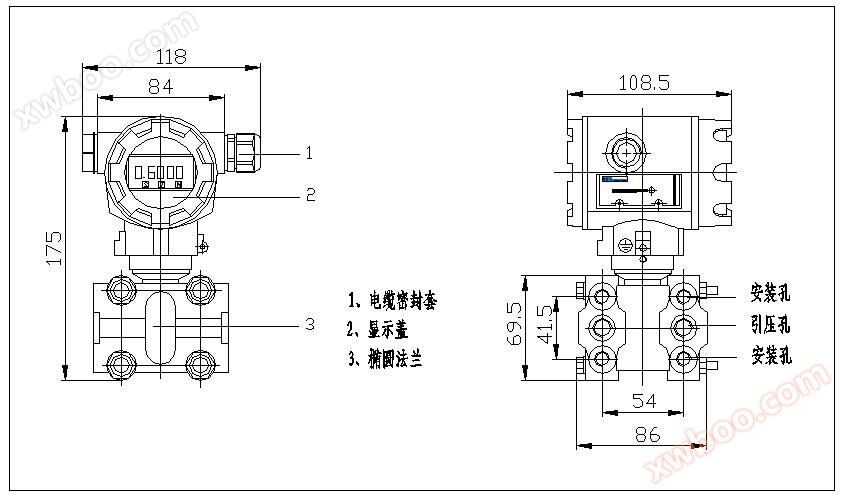

Elektrische Verbindungen

M5-Anschlussschraube für 0,5-1,5m㎡ Drahtdurchmesser

M20 × 1,5 Innengewindekabeleingang mit Kabelhülle für Kabelleitungen mit Außendurchmesser von 6 bis 8 mm²

Installation der Messgeräte

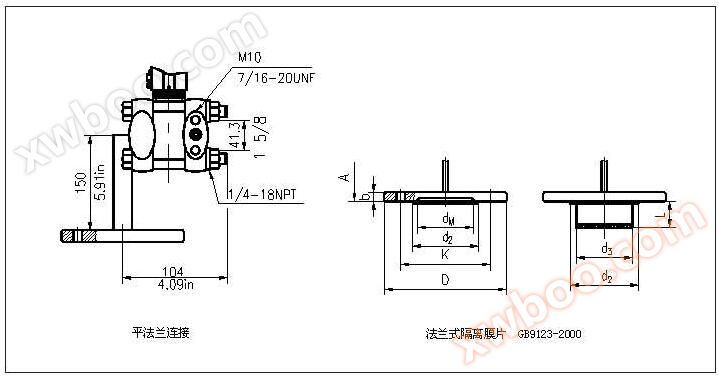

Prozessverbindung (a)

[-]Pressende elliptische Flansch Innenschraubenverbindung Standard: Prozessschraubenbohrung 1/4-18NPT / Montageschraubenbohrung M10 [siehe Abbildung oben]

[+]Druckende Flachflansche oder Verlängerungsflansche Schweißdichte Membranschlüsse: Flansch Standard: GB9123-88 DN50、DN80、DN100、PN4MPa，

Verlängerungsflansch: GB9123-88 DN80, PN4MPa, Verlängerung 50mm, 10mm, 200mm [siehe Abbildung oben]

Prozessverbindung (II)

a、 Kapillarschlusshalter Druck-Rotationsschweißdichtung Membranstruktur
Verbindungsstandard: DIN11851-DN50, DN65, DN80, DN100PN2.5MPa [siehe Abbildung oben]

b、 Kapillar-zu-Flansch-Schweißdichtmembranstruktur
Flanschstandard: GB9123-88DN50, DN80, PN1.6MPa / 40MPa [siehe Abbildung oben]
