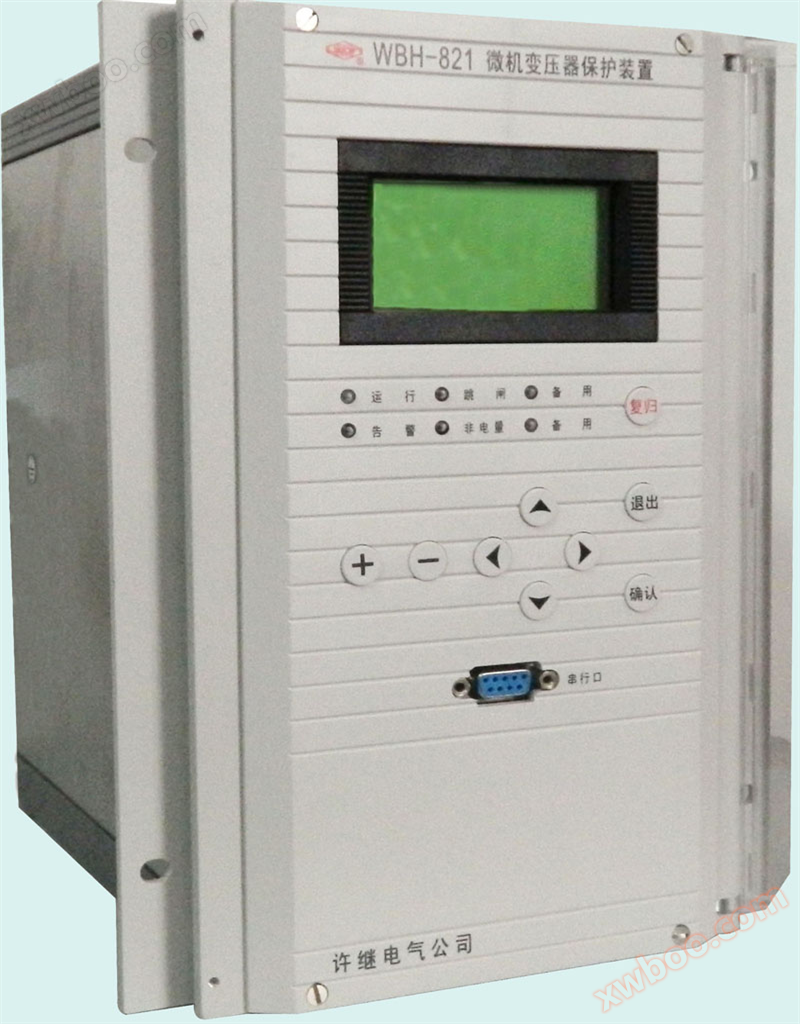

WBH-822A_Transformator Schutzgerät

1. Anwendungsbereich

WBH-822A Mikro-Transformator Schutz-Messgerät, ist Xu-wei mit Jahrzehnten erfolgreicher Erfahrung in der Herstellung von sekundären Geräten für Stromsysteme,

Hochwertiges, kostengünstiges Schutz- und Steuerungsintegriertes Gerät für den Anwender als Ersatz für Transformatoren von 66 kV und unter

Schutz- und Kontrollgeräte.

2. Technische Indikatoren

2.1 Bewertungsdaten

a. Nennspannung: DC220V oder DC110V (Auftragsbeschreibung)

b. Nennstromdaten: Wechselspannung: 100/3 V, 100V

Wechselstrom: 5A oder 1A (auf Bestellung angegeben)

Nennfrequenz: 50Hz

c. Wärmestabilität:

Wechselspannungskreislauf: Langzeitbetrieb 1.2Un

Wechselstromschaltung: Langzeitlauf 2In

1s 40 Zoll

d. Bewegungsstabilität:

Halbwelle: 100in

2.2 Stromverbrauch

a. Wechselspannungskreislauf: nicht größer als 1VA pro Phase.

Wechselstromkreislauf: Nicht größer als 1VA pro Phase bei In = 5A; Nicht größer als 0,5VA pro Phase bei In = 1A.

c. Schutz der Stromschleife: bei normalem Betrieb nicht größer als 12W; bei Schutzaktionen nicht größer als 15W.

2.3 Umweltbedingungen

a. Umgebungstemperatur:

Betrieb: -25 ℃ ~ 55 ℃.

Lagerung: -25 ° C bis + 70 ° C, relative Luftfeuchtigkeit nicht größer als 80%, die Umgebungsluft enthält keine Säure, Alkali oder andere korrosive und explosive Gase, Regen- und Schneefaste im Innenraum; Unter den Grenzwerten wird kein Anreiz ausgeübt, das Gerät wird nicht unwiderruflich verändert, und nach der Temperaturwiederherstellung sollte das Gerät normal funktionieren können.

b. Relative Luftfeuchtigkeit: Die monatliche durchschnittliche maximale relative Luftfeuchtigkeit beträgt 90 % im feuchtsten Monat, während die monatliche durchschnittliche Mindesttemperatur 25 °C beträgt und die Oberfläche nicht kondensiert ist. Bei einer Maximaltemperatur von +40 ° C ist die durchschnittliche maximale Feuchtigkeit nicht mehr als 50%.

Atmosphärischer Druck: 80 kPa bis 110 kPa (unter 2 km Höhe).

2.4 Störungsschutz

a. Impulsgruppe-Störungsprüfung: kann den in GB/T14598.13-2008 vorgeschriebenen Frequenzen von 1 MHz und 100 kHz dämpfenden Oszillationswellen (der erste Halbwelle-Spannungsumfang beträgt insgesamt 2,5 kV, das Differenzmodul beträgt 1 kV) Impulsgruppe-Störungsprüfung standhalten.

b. Schnelle transiente Störungsprüfung: Die Schnelle transiente Störungsprüfung mit der Schwierigkeitsklasse A gemäß GB/T14598.10-2007 Kapitel IV standhalten kann.

c. Strahlungselektromagnetische Feldstörungsprüfung: Die strenge Strahlungselektromagnetische Feldstörungsprüfung gemäß GB/T14598.9-2002 Kapitel IV standhalten kann.

d. Elektrostatische Entladungsprüfung: kann der Elektrostatische Entladungsprüfung der Klasse III der strengen Klasse 4.1 in GB / T14598.14-1998 standhalten.

Elektromagnetische Emissionsprüfung: Elektromagnetische Emissionsprüfung, die den in GB/T14598.16-2002 festgelegten Grenzwerten für leitende Emissionen und den in GB/T14598.16-2002 festgelegten Grenzwerten für strahlende Emissionen standhalten kann.

f. Arbeitsfrequenz-Magnetfeldstörungsprüfung: kann die Schwierigkeitsklasse der Arbeitsfrequenz-Magnetfeldstörungsprüfung der Klasse IV gemäß GB/T17626.8-2006 Kapitel 5 standhalten.

g. Pulsmagnetfeldstörungsprüfung: kann den Pulsmagnetfeldstörungsprüfung der Schwierigkeitsklasse IV gemäß GB/T17626.9-1998 Kapitel 5 standhalten.

H. Dämpfungs-Oszillationsmagnetfeld-Störungsbeständigkeitsprüfung: kann den Dämpfungs-Oszillationsmagnetfeld-Störungsbeständigkeitsprüfung der Schwierigkeitsklasse IV gemäß GB/T17626.10-1998 Kapitel 5 standhalten.

i. Spannungsstörungsprüfung: Die strengen Spannungsstörungsprüfungen gemäß IEC 60255-22-5:2002 Kapitel 4 standhalten.

j. Störungsbeständigkeitsprüfung für leitende Belästigung: Störungsbeständigkeitsprüfung für leitende Belästigung durch Funkfrequenzfeldinduktion gemäß Kapitel 4 der IEC 60255-22-6:2001.

k. Arbeitsfrequenzverstandsprüfung: Stand der Arbeitsfrequenzverstandsprüfung nach IEC 60255-22-7:2003 Kapitel 4.

2.5 Isolierungseigenschaften

a. Isolationswiderstand: zwischen den jeweils geladenen leitfähigen Schaltungen (d. h. Gehäuse oder freigelegte nicht geladene Metallteile), zwischen Wechselstrom- und Gleichstromschleifen, Wechselstrom- und Wechselspannungsschleifen, mit einem Testgerät mit einer offenen Schaltungsspannung von 500V sollte der Wert des Isolationswiderstands nicht kleiner als 100MΩ sein.

b. Medienstärke: Die Kommunikationsschleife des Geräts und die schwachen Eingangs- und Ausgangsklemmen wie 24V können eine Wechselspannung von 50Hz und 500V (Wirkwert) gegen die Erde aushalten, und die Prüfung dauert 1 Minute ohne Bruch oder Blitz; Die übrigen geleiteten Leitkreise sind jeweils auf dem Boden (d. h. Gehäuse oder freigelegte nicht geladene Metallteile), zwischen Wechselstrom- und Gleichstromschleifen, Wechselstrom- und Wechselspannungsschleifen, die eine Wechselspannung von 50Hz, 2kV (effektiver Wert) aushalten können, während einer Prüfung von 1min ohne Bruch oder Blitz.

c. Aufprallspannung: Die Kommunikationsschleife des Geräts und die schwachen Eingangs- und Ausgangsklemmen, wie 24V, können der Standard-Blitzschlagprüfung von 1kV (Spitze) standhalten; Die einzelnen elektrisch geladenen Leitklemmen liegen jeweils an der Erde, zwischen Wechselstrom- und Gleichstromschleifen, zwischen Wechselstrom- und Wechselspannungsschleifen und können der Standard-Blitzschlagprüfung von 5 kV (Spitze) standhalten.

2.6 Mechanische Eigenschaften

a. Schwingungsreaktion: Das Gerät kann der Schwingungsreaktionsprüfung der Klasse I der in GB/T 11287-2000 festgelegten Schwierigkeitsgrade 4.2.1 standhalten.

b. Stoßreaktion: Das Gerät kann der in GB/T 14537-1993 festgelegten Härtegrad I-Sturmreaktionsprüfung standhalten.

c. Schwingungsbeständigkeit: Das Gerät kann der Schwingungsbeständigkeitsprüfung der Klasse I der in GB/T 11287-2000 vorgeschriebenen Schwierigkeitsklasse 4.2.2 standhalten.

d. Stoßbeständigkeit: Das Gerät kann der Prüfung der Stoßbeständigkeit der Stufe I standhalten, wie in GB/T 14537-1993 in 4.2.2 vorgeschrieben.

e. Kollision: Das Gerät kann der Kollisionsprüfung der Klasse I der Schwierigkeitsklasse 4.3 in GB/T 14537-1993 standhalten.
