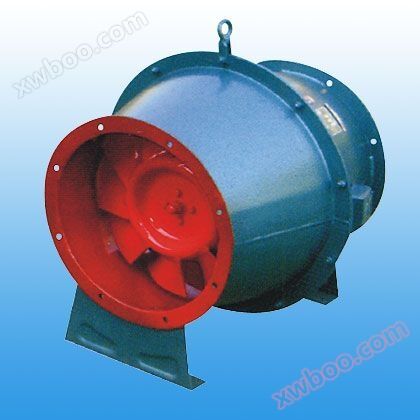

Schräglüfter Typ SJG

Produktdetails

$\\$

1. Produktüberblick
Der SJG-Typ ist das Produkt des "Starfire"-Projekts des Landes und wurde von der Shanghai Jiaotong University entwickelt und entwickelt. SJG-Typ Schräglüfter ist eine neue Art von geräuscharmen und energieeffizienten Schräglüfter, der Lüfterfluss ist größer als der Zentrifugallüfter des gleichen Typs, der Volldruck ist höher als der zentrifugallüfter des gleichen Typs und das Volumen ist kleiner als der Zentrifugallüfter. Der Lüfter hat die experimentelle Studie der Simulationsmaschine durchgeführt, die Verwendung neuer Blätter und Blätter hat einen höheren Durchfluss und einen höheren Druck erzielt und die Effizienz des Lüfters verbessert. Weit verbreitet in Industrie- und Bergbauunternehmen, Hotels, Restaurants, Museen, Sporthallen und anderen Abluftsystemen.
II. Produkteigenschaften
1, neue Struktur: SJG-Typ Schrägbläser ist ein abgeleitetes Produkt der SWF-Serie von Lüftern, die Trommelbläser verwenden, um die Luftströmungsrichtung zu ändern, um Schrägströme zu erreichen, mit einem hohen Druckkoeffizienten der Zentrifugalbläser und einem hohen Durchflusskoffizienten der Achsstrombläser, mit niedrigem Lärm, Energieeinsparung, kompakter Struktur und anderen Vorteilen.
2, Leistungsparameter starke Option: SJG-Typ Schrägbläser nach dem Durchmesser des Schaltrades in 200-800mm mehr als ein Dutzend Spezifikationen, mehr als ein Dutzend Maschinennummern unterteilt, Luftvolumen von 200-2500m3 / h, Volldruck von 50-1200Pa. Leistungsparameter sind optional stark.
III. Produktprozess
1, Rotor: Blatt aus Q235 Stahlplatte von hochwertigem Bao Stahl hergestellt, gepresst, Hydraulikform geformt. Die Räder werden aus Q235 Bau Stahlplatten hergestellt, die mit einer Hydraulikmaschine gezogen werden. Die Schaufeln werden durch spezielle Schweißer mit Kohlendioxid geschützt. Und die Zahl zeigt, dass die harte Lagergewichtmaschine korrigiert wird, und die Gleichgewichtsgenauigkeit erreicht G4,6 oder höher.
2, Windzylinder: Q235-Stahlplatte aus hochwertigem Bao Steel wird mit Plasma geschnitten, mit dreikerniger Rollenplatte ausgerollt, gedreht, durch zwei Kegelzylinder mit Schrauben verbunden. Gewährleisten Sie, dass die Zylinder ausreichende Stärke, Steifigkeit und schönes Aussehen haben.
3. Innerer Zylinder: Q235 Stahlplatte aus hochwertigem Bao Stahl wird mit einer Plattenschneidermaschine abgefüllt, mit dreikernigen Rollenplatten ausgerollt und die Verstärkungsmaschine dreht zwei kreisförmige Verstärkungsbänder auf dem Inneren Zylinder. Stellen Sie sicher, dass der Innenzylinder ausreichende Festigkeit und Steifigkeit hat. Das Leitblatt wird mit Plasma geschnitten, mit Hydraulikmaschinen geformt und mit Kohlendioxid geschweißt.
Montage: Nach der Montage des Lüfters sind die Schwingungsgeschwindigkeiten der X-, Y- und Z-Achsen kleiner als 5,6 mm / s.
