EX8610 Integrierter Leistungsüberwacher

VerhandlungsfähigAktualisieren am03/13

Modell

Natur des Herstellers: Hersteller

Produktkategorie

Ursprungsort

Online Beratung

Übersicht

EX8610 Integrierter Leistungsüberwacher

Produktdetails

Hauptmerkmale

Vielseitig und präzise

Ideal für Power SCADA-Systeme
• Intuitive Anzeige, leicht zu lernen und zu bedienen
● Echtzeit-Messung mehrerer elektrischer Parameter zur Unterstützung der doppelten Energiesammlung

Fernsteuerung

●Telekommunikation, Telemetrie, Fernbedienung und Messung in einem.

●Mit umfangreichen und flexiblen I/0-Funktionen

●Industriestandard RS-485-Kommunikationsschnittstelle und MODBUS-Kommunikationsprotokoll

Kleines Design für Sicherheit und Komfort

●Gute Sicherheit, hohe Zuverlässigkeit / Intuitive Anzeige, leicht zu lernen und zu bedienen

●Selbstsperrende Installation

●Außenmodule können angeschlossen werden, um Platz zu reduzieren.

Hauptfunktionen

● Echtzeit-Messung von Phasenspannung, Leitungsspannung, Strom, Leistung, Leerleistung, Sichtleistung, Leistungsfaktor, Dreiphase-Leistung, Dreiphase-Leerleistung, Dreiphase-Sichtleistung, Dreiphase-Leistungsfaktor, Frequenz usw.

● Unterstützung der doppelten Akkumulation von elektrischer Energie, d. h. die Möglichkeit, konventionelle Stromnergie und tarifierte Stromnergie zu messen, die erstmalige Stromnergie umfasst positive aktive Stromnergie, umgekehrte aktive Stromnergie, positive passive Stromnergie, umgekehrte passive Stromnergie, totale aktive Stromnergie und totale passive Stromnergie.

Letzteres umfasst positive aktive Energie, umgekehrte aktive Energie, positive passive Energie und umgekehrte passive Energie.

• Statistik und Aufzeichnung des Bedarfs.

● Messung der Leistungsqualität wie Spannungsungleichgewicht, Stromungleichgewicht, dreiphasiger Spannungsharmonigehalt, dreiphasiger Stromharmonigehalt

● Erweiterbares externes I/O-Modul mit Zugang zu 8-Wege-Schalter-Eingangsmodul (A), 4-Wege-Schalter-Eingangsmodul 2-Wege-Schalter-Ausgangsmodul (A), 6-Wege-Analog-Eingangsmodul (Spannung / Strom) (A), 2-Wege-Schalter-Ausgangsmodul (B), 4-Wege-Analog-Temperaturerfassungsmodul (B), 2-Wege-Analog-Eingangsmodul (Spannung / Strom) (B), das externe Modul kann eine beliebige einzelne Modulinstallation oder eine beliebige Kombination von einem A-Modul und einem B-Modul realisieren.

Leistungsparameter

Leistung			Parameter
Verlieren Einen Testen Menge Anzeigen Zeige	Elektrizität Druck	Messbereich	AC100V, 250V, 400V usw. können vorgegeben werden (Messbereich von 80% bis 120% des vollen Messbereichs), Standard 250V.
		Überlastung	1,2-fache Messbereichseingang kann korrekt gemessen werden; Sofortige (<10 Wochen) Spannung im 3-fachen Bereich ohne Beschädigung
		Genauigkeit	RMS-Messung (Spannungsgenauigkeit: Stufe 0,2)
		Impedanz	Spannungskanal ≥100kΩ/V
	Elektrizität Stream	Messbereich	AC1A und 5A sind verfügbar. Standardbereich 5A, maximaler Strom 6A, Nennstrom 1,5A.
		Überlastung	1,2-fache Messbereichseingang kann korrekt gemessen werden; Sofortiger (<10 Wochen) Strom 5-mal
		Genauigkeit	RMS-Messung (Stromgenauigkeit: Stufe 0,2)
		Impedanz	Stromkanal ≤10MΩ
	Frequenz		Dreiphasener Wechselstrom 50/60Hz Spannung und Strom; Eingangsfrequenz: 40-70Hz
	Leistung		Funktionelle und nicht funktionale Genauigkeit: Stufe 1;
	Externe Simulationsmodule		Lineare Genauigkeit: ≤±0.5%；
	Leistungsfaktor		Leistungsfaktorgenauigkeit: 0,5 Stufe;
	Elektrische Energie		Funktionsstufe 1
			Unfunktion Stufe 2
Stromversorgung	Stromversorgung		AC 85V～264V（50/60Hz）
EMC	Gruppenpulstest		±4kV
	Blitzschlagstest		±4kV
	Elektrostatische Prüfung (Luftspaltentladung）		±15kV
	Spannung fallen		Kategorie 3
Verlieren Ausgang Kann Bearbeiten Programm	Durchgang Nachrichten	Ausgangsschnittstelle	RS-485-Schnittstelle, Zweileitung, ±15kV ESD-Schutz
		Kommunikationsstatus	Standardprotokoll für MODBUS-RTU-Kommunikation
		Datenformat	einstellbar; 10 Bit, 1 Bit Startbit 0, 8 Bit Datenbit, 1 Bit Stoppbit 1; oder 11 Bit, ungewöhnlich, 偶el oder ohne verifizierbare Software-Einstellungen;
		Kommunikationsgeschwindigkeit	BPS1200、2400、4800、9600、19.2k， Einstellbar
	Anzeigen		LCD-Code-Anzeige
Der Ring Grenzen	Arbeitsumgebung		Betriebstemperatur:-20～60℃
	Speicherumgebung		Lagertemperatur:-30～80℃
	Relative Luftfeuchtigkeit		Relative Luftfeuchtigkeit ≤95%Nicht verschlossen
Ann Alle	Druckbeständigkeit		Eingang und Stromversorgung>4kV Eingang und Ausgang>4kV Ausgang und Stromversorgung>4kV Ausgang und Ausgang>4kV
	Isolierung		Ausgang, Eingang und Stromversorgung für Gehäuse > 5MΩ

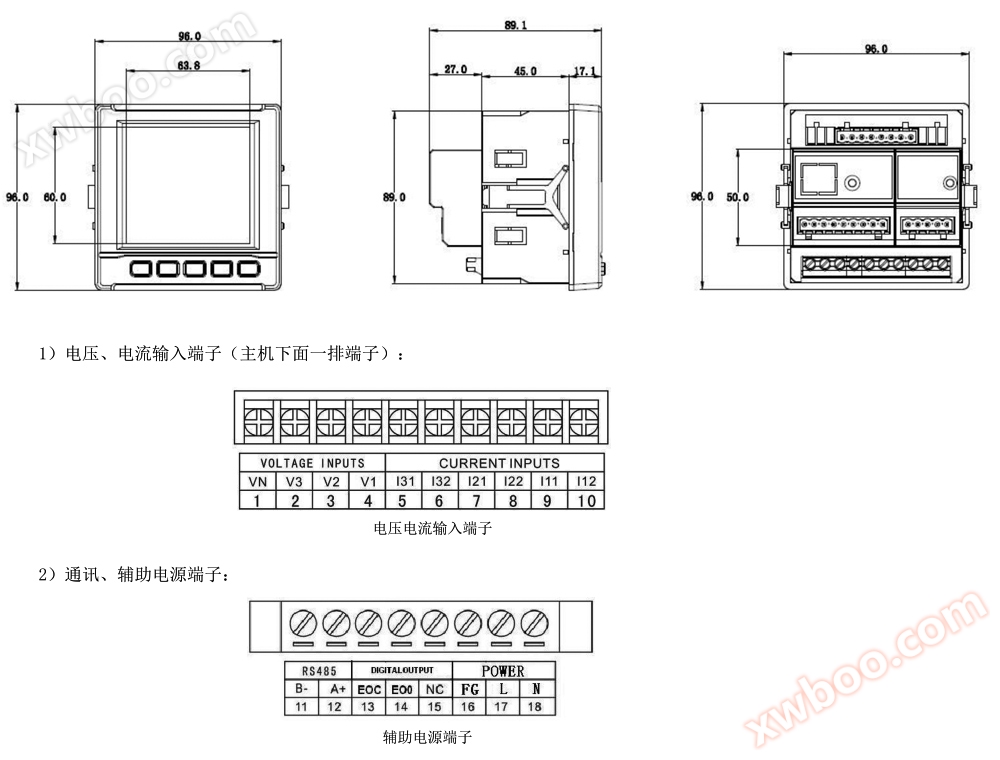

Größe
